Farmnavigator sistem za Avtomatsko Vodenje

Zanesljivo in stroškovno učinkovito avtomatsko vodenje za natančno kmetovanje, ki poveča natančnost dela, prihrani gorivo in zmanjša stres in utrujenost voznika.

Kaj je avtomatsko vodenje?

Sistem samodejnega vodenja Farmnavigator nadzira krmiljenje vašega vozila in vam pomaga, da z veliko natančnostjo sledite potem, ki ste jih zastavili v Farmnavigatoru.

Enostavno lahko preklopite iz vodene vožnje na samodejno vožnjo, kar pomeni, da se lahko osredotočite na nadzor nad napravami, namesto da bi sedeli za volanom, kar izboljšuje kakovost in učinkovitost dela. Takšen sistem je zelo koristen v razmerah omejene vidljivosti, v primeru megle in prašnih polj.

Avtomatsko krmiljenje lahko izklopite tako, da čvrsto primite volan; obratno ga lahko zelo enostavno vključite tako, da tapnete ustrezno ikono na zaslonu Farmnavigatorja.

Prednosti avtomatskega vodenja

Sistem samodejnega vodenja Farmnavigator vam omogoča maksimalni izkoristek vaših naprav in površin za obdelovanje. Takšen sistem vam prihrani čas (ker bodo operacije hitrejše) ter vam prihrani denar, kar zmanjša izgubo goriva, semen in gnojil. To ima za posledico količinsko in kakovostno izboljšanje vašega pridelka ter večji zaslužek.

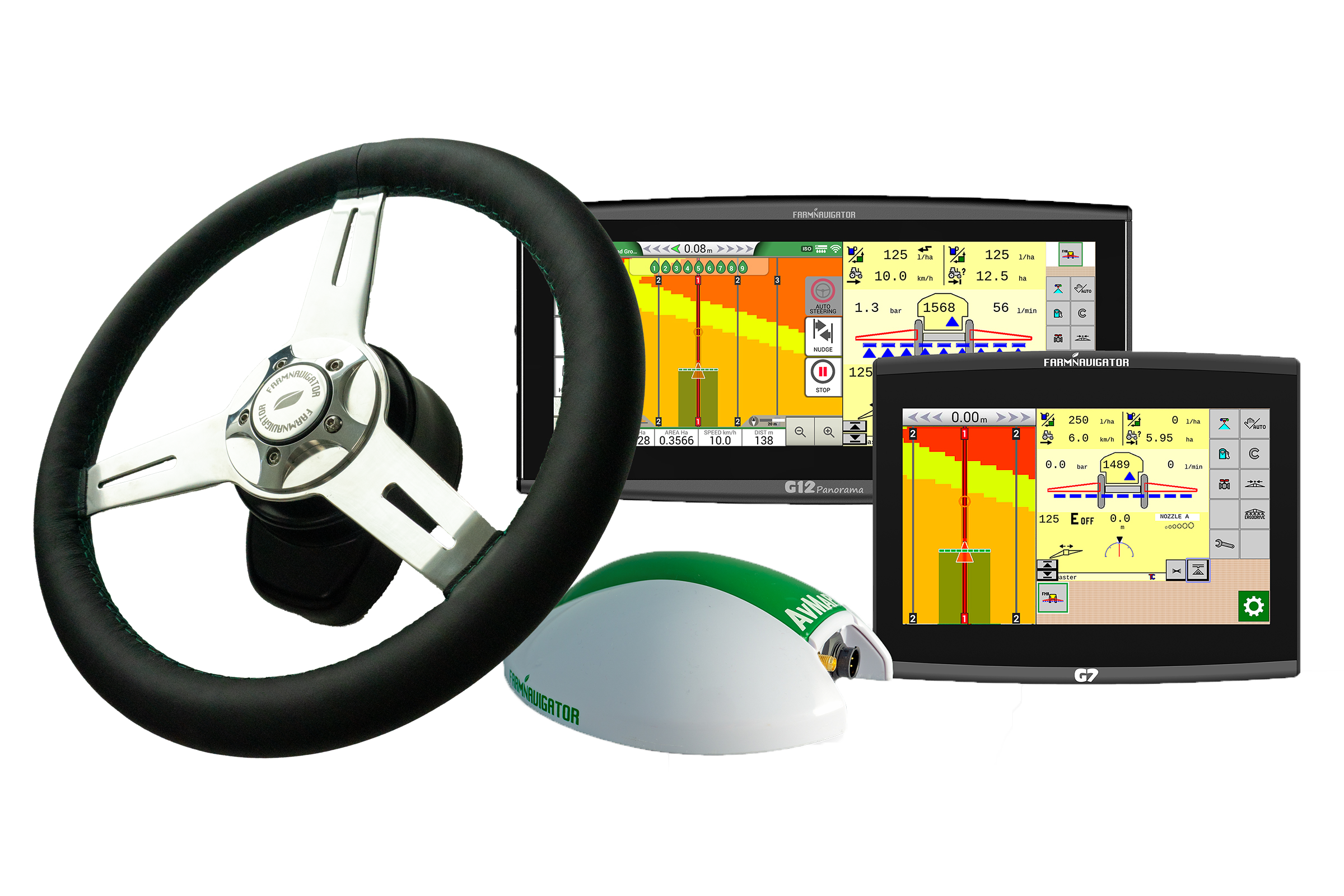

Sistem je sestavljen iz

G7 Plus Farmnavigator

G7 Plus Farmnavigator z zaslonom na dotik

USB-VideoIN-Ethernet priključki

Enostavno priključite G7 plus Farmnavigator na ECU

Farmnavigator ECU (krmilna enota)

Informacije iz Farmnavigatorja pretvori v dejanske krmilne ukaze.

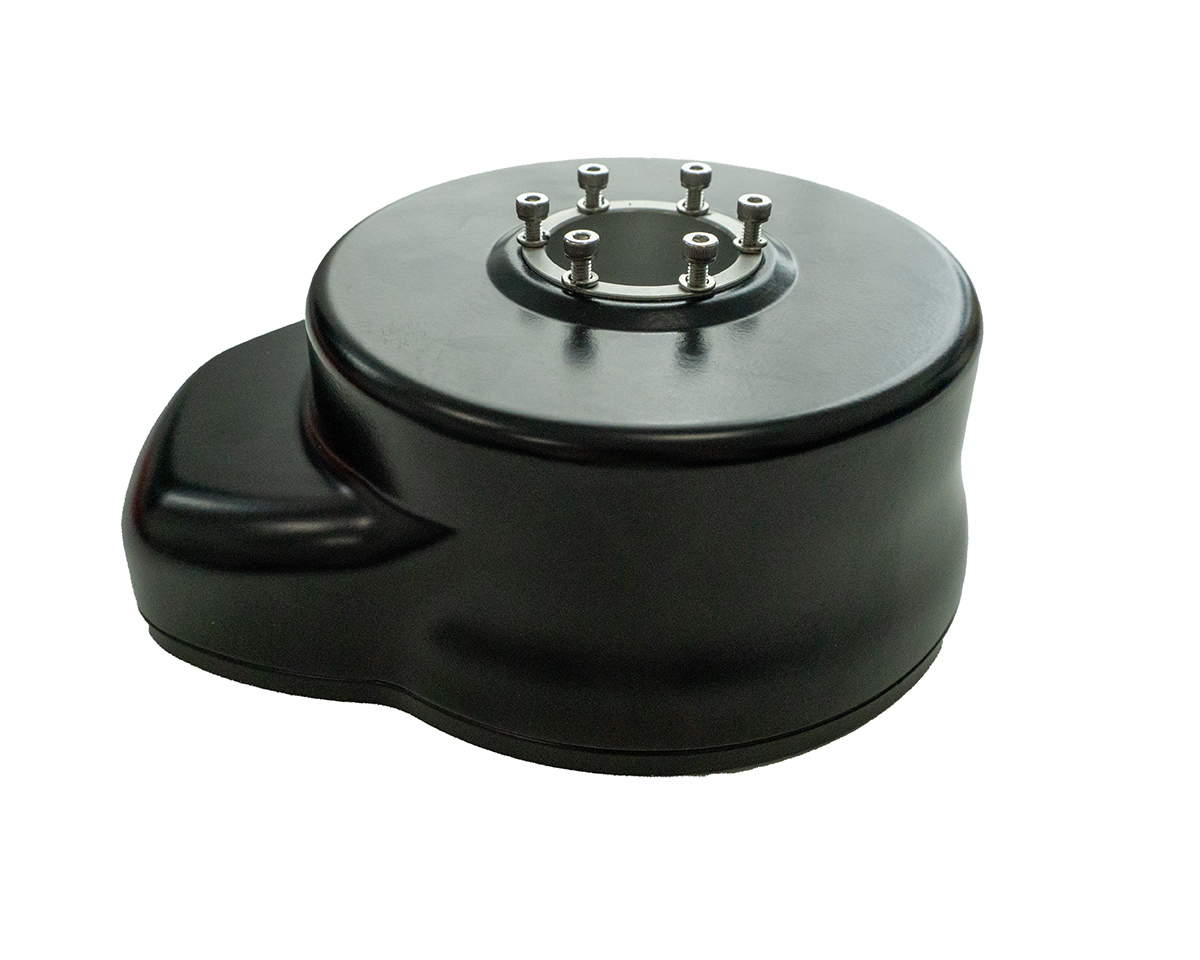

Farmnavigator MDU

Mehanski del za krmiljenje, ki se pritrdi pod volanom

Enostavna namestitev

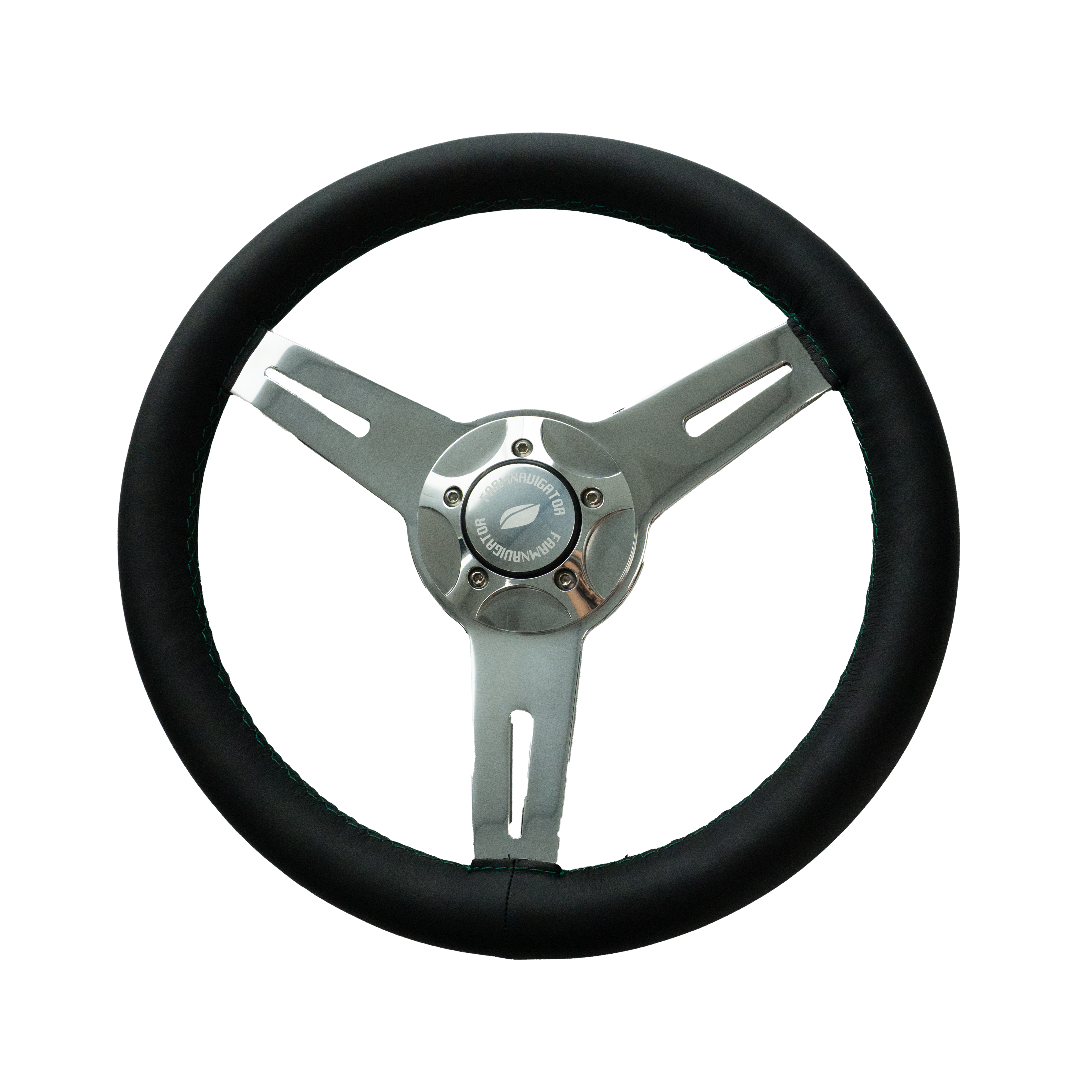

Mehanski del (MDU) se pritrdi na obstoječi volanski obroč, ne da bi ga bilo potrebno odstraniti, zahvaljujoč patentiranemu univerzalnemu obroču. MDU se enostavno vklopi in izklopi, kar omogoča hiter in enostaven prenos med vozili različnih znamk in vrst (traktorji, razpršilci, trosilniki ali kombajni).

  • Visoki prestavni navor za najzahtevnejša vozila

  • Hitra odzivnost

  • Prehod ravni WAAS / EGNOS za natančnost prehajanja

Farmnavigator ECU: kompakten in vsestranski krmilni kontroler

V Farmnavigator ECU so kompasi, žiroskopi in merilniki pospeška, ki se uporabljajo za zaznavanje orientacije in gibanja vozila. Prejema popravljene GPS podatke od zunanjega sprejemnika in pretvori podatke iz Farmnavigatorja v dejanske ukaze krmiljenja.

  • Združljiv s katero koli pametno anteno GNSS. Podpira GPS, Glonass, Galileo in Beidou
  • Centimeterska natančnost, ko se uporablja s korekcijskim signalom RTK
  • Podpira vse tipe vmesnikov za vozila: Mehanski, ISO / CAN, Hidravlični in Tovarniški volan.
  • Na voljo so kompleti za namestitev po meri za poenostavitev namestitve za več kot 750 modelov kmetijskih strojev.
  • 9-osni inercijski senzor za optimizacijo terena
  • Nastavitve in vzdrževanje prek WiFi
  • Samodejna nastavitev in umerjanje

Združljivo z avtomatskim sekcijskim nadzorom

Za optimizacijo svojega dela združite sistem samodejnega krmiljenja s samodejnim sekcijskim nadzorom Farmnavigator!

Samodejni sekcijski nadzor je na voljo za povezavo G7 Farmnavigatorja z združljivim krmilnikom. G7 Farmnavigator izračuna natančno obdelano površino in samodejno nadzoruje odseke mej (glede na položaj, ki ga prejme antena DGPS), da se prepreči prekrivanje obdelave in nevarnost poškodb pridelkov.

G7 Farmnavigator je združljiv z:

  • MC elettronica VT 5,7″
  • Caffini CB9
  • Geoline Geosystem 260
  • Farmscan Unipod
  • Agromechanika Ag-tronik 14
  • Bogballe CALIBRATOR ZURF
  • Agral AGSIG

Oglejte si kako deluje

Namestitev sistema

Sprejemnik se poveže z G7 Famnavigatorjem preko serijskega kabla. G7 Farmnavigator se poveže z ECU preko kabla USB-VideoIN-Ethernet.

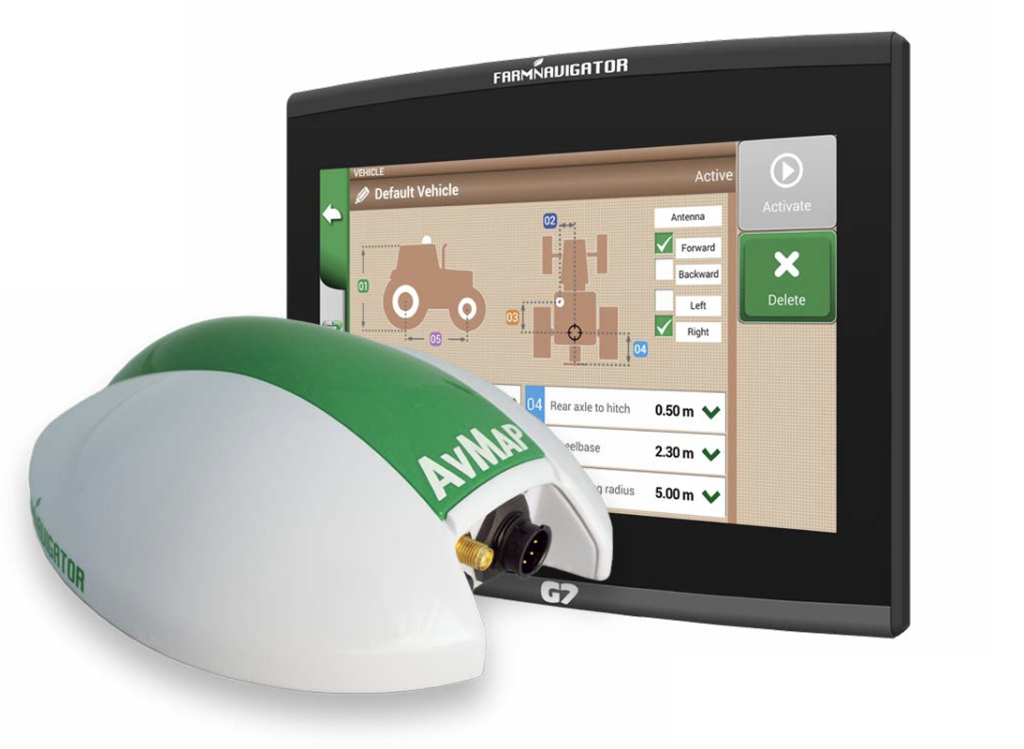

Čarovnik za namestitev

Za enostavno konfiguracijo ECU sledite čarovniku, ki vas bo enostavno vodil na zaslonu G7 Farmnavigatorja

Satelitska Navigacija

Satelitska navigacija s HERE zemljevidi

G7 Plus Farmnavigator lahko uporabljate skozi vse leto zahvaljujoč vključenim HERE zemljevidom!

  • Navigacija s satelitom
  • AvMap navigacijska programska oprema
  • Natančna navodila preko Bluetooth slušalke
  • Izbirate lahko med tremi zemljevidi: Evropa / Brazilija / Južna Afrika

Navodila za pridobitev RTK signala

Izberite primeren sprejemnik za vaše potrebe

Natačnost na polju je odvisna predvsem o ustrezni izbiri sprejemnika in posledično natačnosti obdelave.

Turtle Smart GPS / GNSS

GPS, GLONASS, GALILEO SBAS sledenje, 72 kanalov, Hitrost osveževanja do 10 Hz. Izjemna zmogljivost, kljub drevesnim oviram.

Nova, bolj kompaktna in robustna oblika zagotavlja trden oprijem površine in omogoča varno vožnjo tudi ob gosti poraščenosti okolice.

Idealno za osnovna natančna opravila: Kartiranje, Gnojenje, Škropljenje.

Preciznost med 15-30 cm.

Turtle PRO GNSS

GPS, GLONASS, GALILEO, BEIDOU, SBAS (opcijsko) sledenje, 72 kanalov, Hitrost osveževanja do 10 Hz. Izjemna zmogljivost, kljub drevesnim oviram.

Idealno za osnovna natančna opravila: Kartiranje, Gnojenje, Škropljenje in Sajenje.

Preciznost +- 15cm.

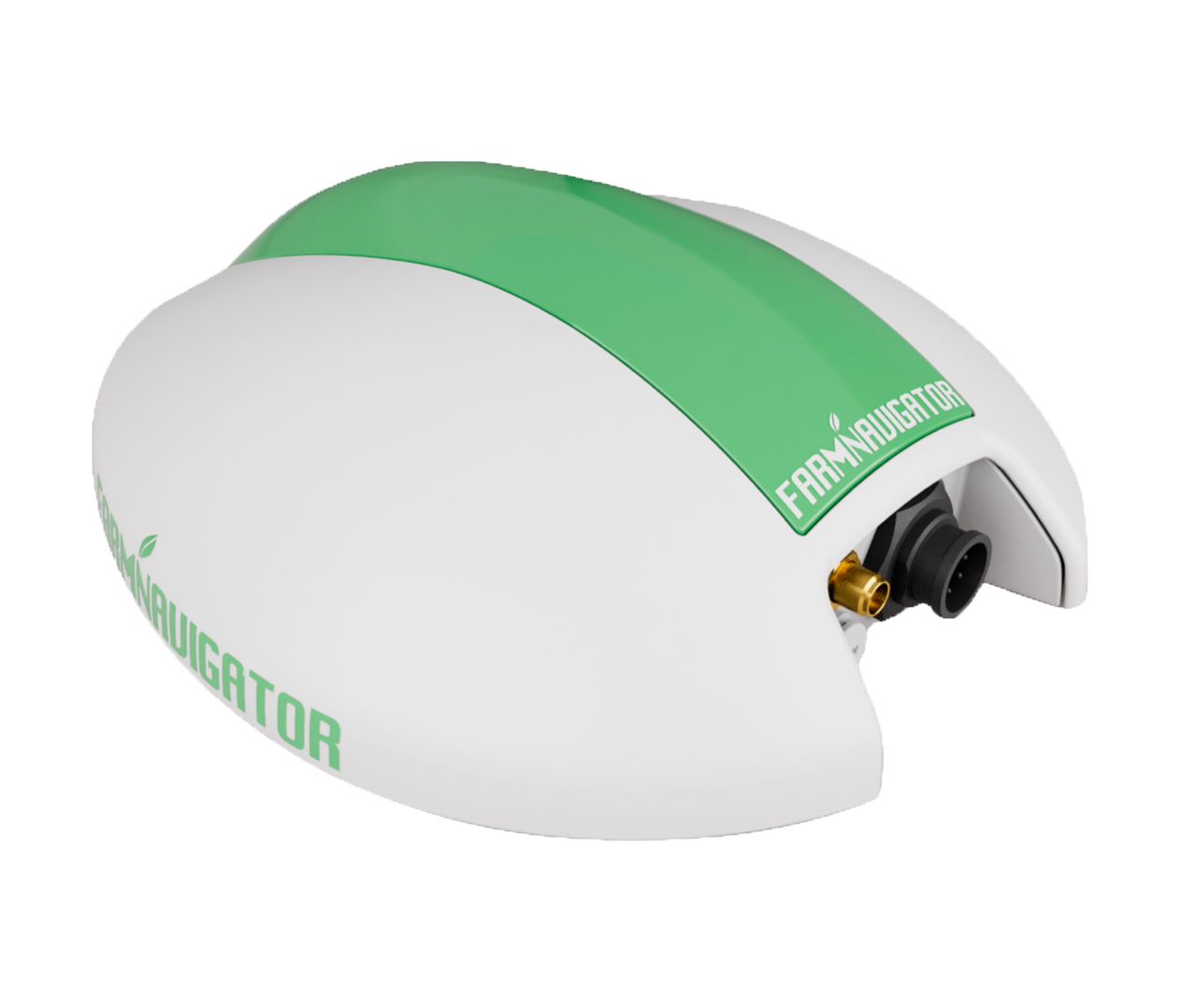

Turtle RTK GNSS

GPS, GLONASS, GALILEO, BEIDOU, SBAS (opcijsko) sledenje, NTRIP klient, 72 kanalov, Hitrost osveževanja do 8 Hz. Izjemna zmogljivost, kljub drevesnim oviram.

Idealno za osnovna natančna opravila: Kartiranje, Gnojenje, Škropljenje, Sajenje, Oranje in Sejanje.

Preciznost +- 2cm.

1 minute RTK sprejemnik

GPS, GLONASS, GALILEO, BEIDOU, SBAS (opcijsko) sledenje, NTRIP klient, 72 kanalov, Hitrost osveževanja do 8 Hz. Izjemna zmogljivost, kljub drevesnim oviram.

Idealno za osnovna natančna opravila: Kartiranje, Gnojenje, Škropljenje, Sajenje, Oranje in Sejanje.

Preciznost +- 2cm.

Izberite si svoj paket

Tehnične specifikacije

  • Delovna temperatura od -20 ° C do 60 ° C
  • Temperatura skladiščenja od -40 ° C do 85 ° C
  • Vlažnost 95%
  • Zaščita po certifikatu IP-67
  • FCC, Industry Canada, RoHS, CE, C-Tick
  • Vhodna napetost 9-16 VDC
  • LED indikatorji
  • Dimenzije 153 mm x 147 mm x 57 mm
  • Teža < 1kg
  • Priključki: 18-polni moški (napajanje, zaslon in GPS),
  • 30-polni moški (za vmesnik vozila)
  • Ethernet povezava za prikaz

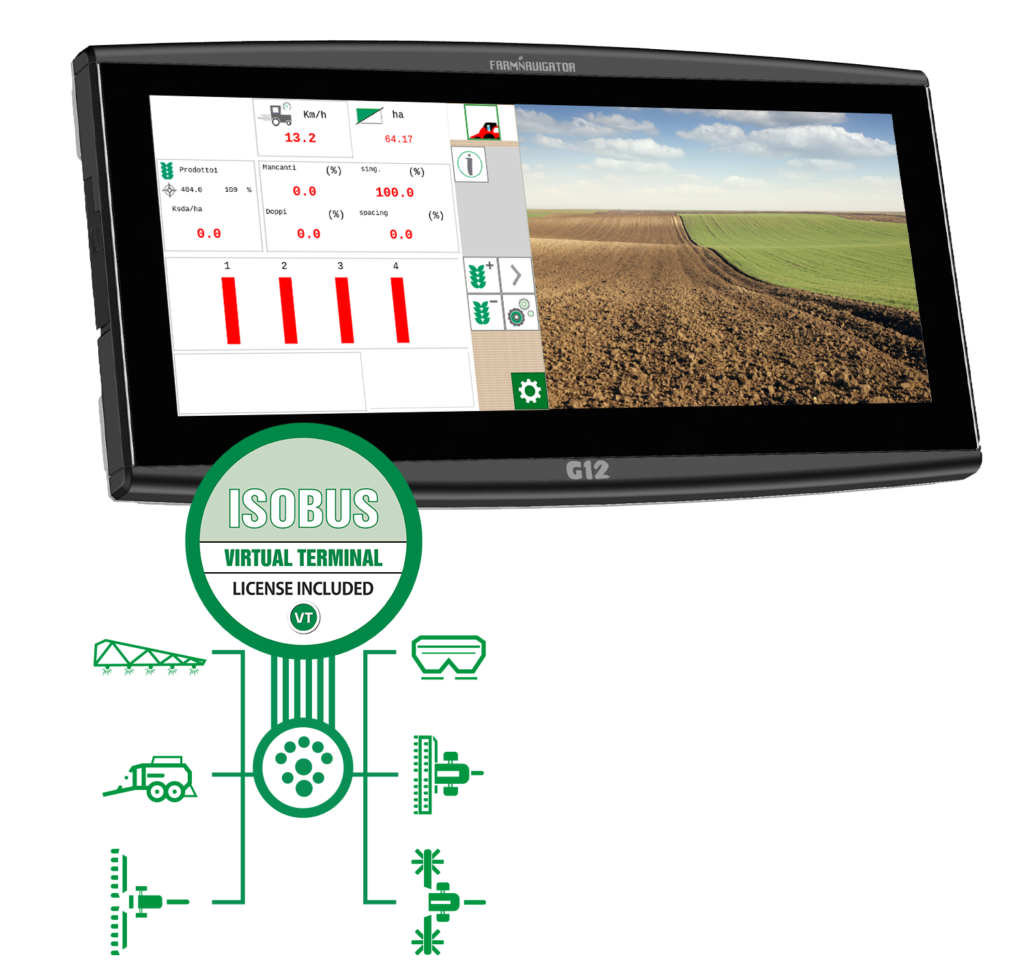

  • Vrata CAN se lahko povežejo s krmilnikom ISOBUS
  • Tipala kota kolesa
  • Tipala tlačnega pretvornika
  • 9-osni inercijski senzorji za prilagoditev terena
  • RTK združljiv (RTK antena se povezuje neposredno z ECU)
  • Vključeni priključni kabli: ethernet, napajanje, NMEA-A, NMEA-B, razdelilec, CAN);
  • ECU-MDU kabel.

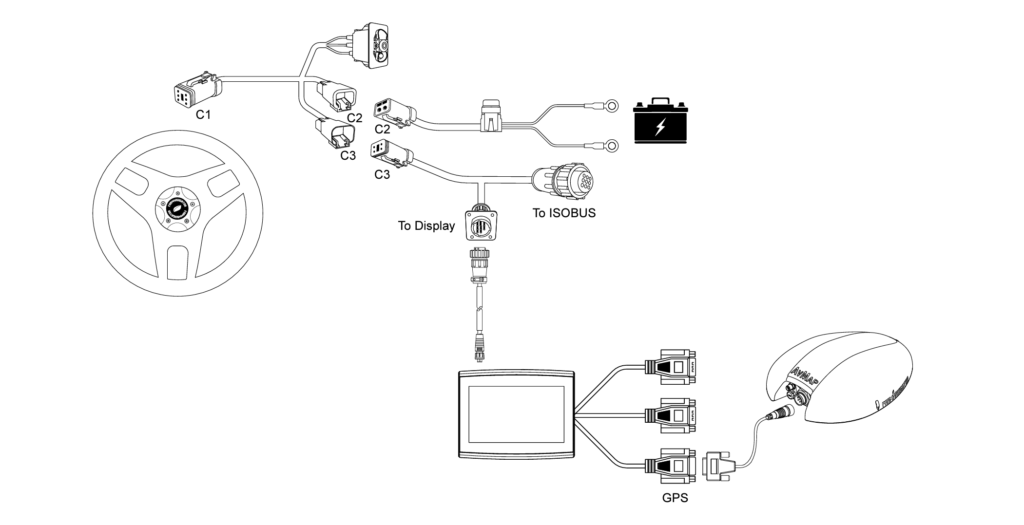

Načrt priklopa

Dodatki in rezervni deli
